完全自定义 View

三个过程：

measure
layout
draw

代码位置：

ViewRootImpl.performTraversals() {
    measureHierarchy() {
        ...
        performMeasure()
        ...
    }

    ...
    performMeasure()
    ...
    performLayout()
    ...
    performDraw()
    ...
}

measure, onMeasure

measure：并非直接的测量工作，而是做调度和优化，比如判断是否强重布局，或者是其他需要重布局的情况，重布局意味着需要重测量，例如利用 mMeasureCache 缓存尺寸数据，避免重复测量
onMeasure()：实际测量工作，计算出自己期望的尺寸，并通过 setMeasuredDimension() 保存，供 parentView 使用
- onMeasure() 的工作原理，首先计算出 View 自己的尺寸，然后再根据 parentView 提供的 “尺寸限制” widthMeasureSpec/heightMeasureSpec 对自己的尺寸进行修正
- 不同的 View 的子类对 onMeasure() 实现都不同
- View 的子类 ViewGroup 的子类 (FrameLayout, LinearLayout 等) onMeasure() 实现也都不同，ViewGroup 是抽象类没有实现 onMeasure()
- ViewGroup 子类的 onMeasure() 通过 getChildMeasureSpec() 得出当前 View 对其 childView 的 “尺寸限制” childWidthMeasureSpec/childHeightMeasureSpec，再通过 child.measure(childWidthMeasureSpec, childHeightMeasureSpec) 让 childView 计算自己的尺寸
- getChildMeasureSpec() 计算 childView 的 “尺寸限制” 是基于当前 view 的 parentView 传来 “尺寸限制” + childView 自身的 “布局参数” MarginLayoutParams 来实现的

layout, onLayout

layout：调用 setFrame 保存 View 实际尺寸，该方法会同时触发 onSizeChanged() 通知尺寸更改，继而调用 onLayout()
- setFrame 实际是设置了 View 的ltrb，即矩形四点信息(left/top/right/bottom)，这其实也是确定了 View 在 parentView 里面的实际宽高，此时 getWidth()/getHeight() 不再是 0
- 区别 getMeasuredWidth/Height() 该两方法是在 measure 过程中的值，measure 为完成之前会变化，measure 完成之后不会变化，且一般情况下等于getWidth/Height()
onLayout：onLayout() 在 View 和 ViewGroup 里面都是空方法，一般在自定义 View 里面无 childView，onLayout() 无需实现，在自定义 ViewGroup 和 ViewGroup 子类里面 onLayout() 实现都不同
- ViewGroup 子类里面的 onLayout() 实现，会调用 childView 的 layout() 保存他们的位置和尺寸

draw, onDraw

draw：绘制的总调度方法，分别调用：
- drawBackground()，绘制背景，私有，不能重写，只能靠 xml 文件或者 setBackground() 方法来设置改变
- onDraw()，绘制主体内容的方法，通常自定义 View 实现该方法就可以
- dispatchDraw()，空方法，View 不用实现，ViewGroup 重写调用 childView 的 draw() 时候使用
- onDrawForeground()，绘制装饰物，前景，滚动条
- drawDefaultFocusHighlight()，绘制默认的聚焦高亮

一般自定义 View 步骤

自定义属性的声明与获取
测量 onMeasure()
布局 onLayout()，仅 ViewGroup 时候
绘制 onDraw()
派遣绘制 dispatchDraw()，仅 ViewGroup 时候
绘制前景 onDrawForeground()
拦截触控事件 onInterceptTouchEvent()，仅 ViewGroup 时候
触控事件 onTouchEvent()

View 扩展知识

宽高的获取

onWindowFocusChanged，View 初始化完毕后会被调用，Activity 的窗口得到焦点和失去焦点都会被调用一次，即 Activity 继续执行和暂停执行时，不推荐
ViewTreeObserver，当 View 树的状态发生改变或者 View 树内部的 View 可见性发现改变时，onGlobalLayout 方法将被回调，且调用次数不止一次，一般推荐
View.post(new Runnble)，两种情况：推荐
1. View 已经完成测绘，这种直接调用主线程 handler.post(new Runnable) 发送一个 Message 并回调给 Runnble处理
2. View 没有完成测绘，这种会先将 Runnble 任务通过数组保存下来，当View开始测绘时，会将包存下来的 Runnble 任务通过主线程 handler 进行发送消息，由于消息在 messageQueue中是串行处理的，所以 view.post 的 Runnble 任务会在 view 测绘完成后在开始执行其自身的消息

测量，布局，绘画次数

常规布局下的自定义 View 的绘制和布局初始化阶段：

api < 24 (Android 7) 之前，依次：

onMeasure
onMeasure
onLayout
onMeasure
onLayout
onDraw

api >= 24 进行了优化：

onMeasure
onMeasure
onLayout
onDraw

api >= 29 后又进行了优化，效果同上，RenderThread 初始化采用了阻塞机制参考：这里

第一次和第二次测量

测量的起点在 ViewRootImpl#performTraversals:

第一次调用 ViewRootImpl#performTraversals 执行了两次测量，第一次发生在

[Android 9 (api 28) 源代码]

[line 2122]
// Ask host how big it wants to be
windowSizeMayChange |= measureHierarchy(host, lp, res,
        desiredWindowWidth, desiredWindowHeight);

// measureHierarchy(...)
measureHierarchy(final View host, final WindowManager.LayoutParams lp,
            final Resources res, final int desiredWindowWidth, final int desiredWindowHeight) {
    ...
[line 1833]
    performMeasure(childWidthMeasureSpec, childHeightMeasureSpec);
    ...
}

第二次在

[line 2541]
 // Ask host how big it wants to be
performMeasure(childWidthMeasureSpec, childHeightMeasureSpec);

接着会在 ViewRootImpl#performTraversals 方法里面调用 performLayout(lp, mWidth, mHeight);[line 2590]，继而调用 DecorView#layout：

host.layout(0, 0, host.getMeasuredWidth(), host.getMeasuredHeight());

测量的起点

childWidthMeasureSpec = getRootMeasureSpec(desiredWindowWidth, lp.width);
childHeightMeasureSpec = getRootMeasureSpec(desiredWindowHeight, lp.height);

performMeasure(childWidthMeasureSpec, childHeightMeasureSpec);

// getRootMeasureSpec()
private static int getRootMeasureSpec(int windowSize, int rootDimension) {
    int measureSpec;
    switch (rootDimension) {

    case ViewGroup.LayoutParams.MATCH_PARENT:
        // Window can't resize. Force root view to be windowSize.
        measureSpec = MeasureSpec.makeMeasureSpec(windowSize, MeasureSpec.EXACTLY);
        break;
    case ViewGroup.LayoutParams.WRAP_CONTENT:
        // Window can resize. Set max size for root view.
        measureSpec = MeasureSpec.makeMeasureSpec(windowSize, MeasureSpec.AT_MOST);
        break;
    default:
        // Window wants to be an exact size. Force root view to be that size.
        measureSpec = MeasureSpec.makeMeasureSpec(rootDimension, MeasureSpec.EXACTLY);
        break;
    }
    return measureSpec;
}

getRootMeasureSpec()

一般情况下 lp.width 和 lp.height，Window 的参数宽高都是 MATCH_PARENT，见 Window.mWindowAttributes 构造器
MATCH_PARENT 的情况会构造一个(windowSize, EXACTLY) 的 measureSpec
WRAP_CONTENT 的情况会构造一个(windowSize, AT_MOST) 的 measureSpec
Window 大小设置成了固定值是构造 (固定值, EXACTLY) 的 measureSpec

MeasureSpec 构成

MeasureSpec 是 int 类型，size 和 mode 采用都保存在了 int 类型里面，且采用了二进制方式
int 类型 32 位，第 31 和 32 位(index 30，31)，保存 mode，第 1~30 位（index 0~29）保存 size

public static int makeMeasureSpec(@IntRange(from = 0, to = (1 << MeasureSpec.MODE_SHIFT) - 1) int size,
                                          @MeasureSpecMode int mode) {
    if (sUseBrokenMakeMeasureSpec) {
        return size + mode;
    } else {
        return (size & ~MODE_MASK) | (mode & MODE_MASK);
    }
}
private static final int MODE_SHIFT = 30;
private static final int MODE_MASK  = 0x3 << MODE_SHIFT;

...
public static final int EXACTLY     = 1 << MODE_SHIFT;
...

MeasureSpec 的 mode

EXACTLY: parentView 已经为 childView 确定了准确的大小，childView 必须遵从这些大小，忽略 childView 自己想要大小
- 对应布局参数 “MATCH_PARENT” 或具体值
AT_MOST: childView 可以想要多大就多大
- 对应布局参数 “WRAP_CONTENT”
UNSPECIFIED: parentView 没有对 childView 进行任何限制

performMeasure()

private void performMeasure(int childWidthMeasureSpec, int childHeightMeasureSpec) {
    if (mView == null) {
        return;
    }
    Trace.traceBegin(Trace.TRACE_TAG_VIEW, "measure");
    try {
        mView.measure(childWidthMeasureSpec, childHeightMeasureSpec);
    } finally {
        Trace.traceEnd(Trace.TRACE_TAG_VIEW);
    }
}

核心是 mView.measure(childWidthMeasureSpec, childHeightMeasureSpec); 其中 mView 为 DecorView

调用流程

mView.measure(childWidthMeasureSpec, childHeightMeasureSpec)
 |
 ∨
View.measure(childWidthMeasureSpec, childHeightMeasureSpec)
 |
 ∨
Override
DecorView.onMeasure(widthMeasureSpec, heightMeasureSpec)
 |
super.onMeasure(widthMeasureSpec, heightMeasureSpec)
 |
 ∨
Override
FrameLayout.onMeasure(widthMeasureSpec, heightMeasureSpec) {

    for(View child: mChildren):
    ViewGroup.measureChildWithMargins(child, widthMeasureSpec, 0, heightMeasureSpec, 0)
     |
    one of children:
    child.measure(childWidthMeasureSpec, childHeightMeasureSpec)
     |
     ∨
    View.measure(childWidthMeasureSpec, childHeightMeasureSpec)

    maxWidth = max(children.width with marginLeft and marginRight)
    maxHeight = max(children.width with marginTop and marginBottom)

    maxWidth += padding
    maxHeight += padding

    maxWidth = max(maxWidth, getSuggestedMinimumHeight())
    maxHeight = max(maxHeight, getSuggestedMinimumHeight())

    .....

    setMeasuredDimension(resolveSizeAndState(maxWidth, widthMeasureSpec, childState),
                resolveSizeAndState(maxHeight, heightMeasureSpec,
                        childState << MEASURED_HEIGHT_STATE_SHIFT));
}

FrameLayout 在 onMeasure 后就已经有了 measuredWidth/Height

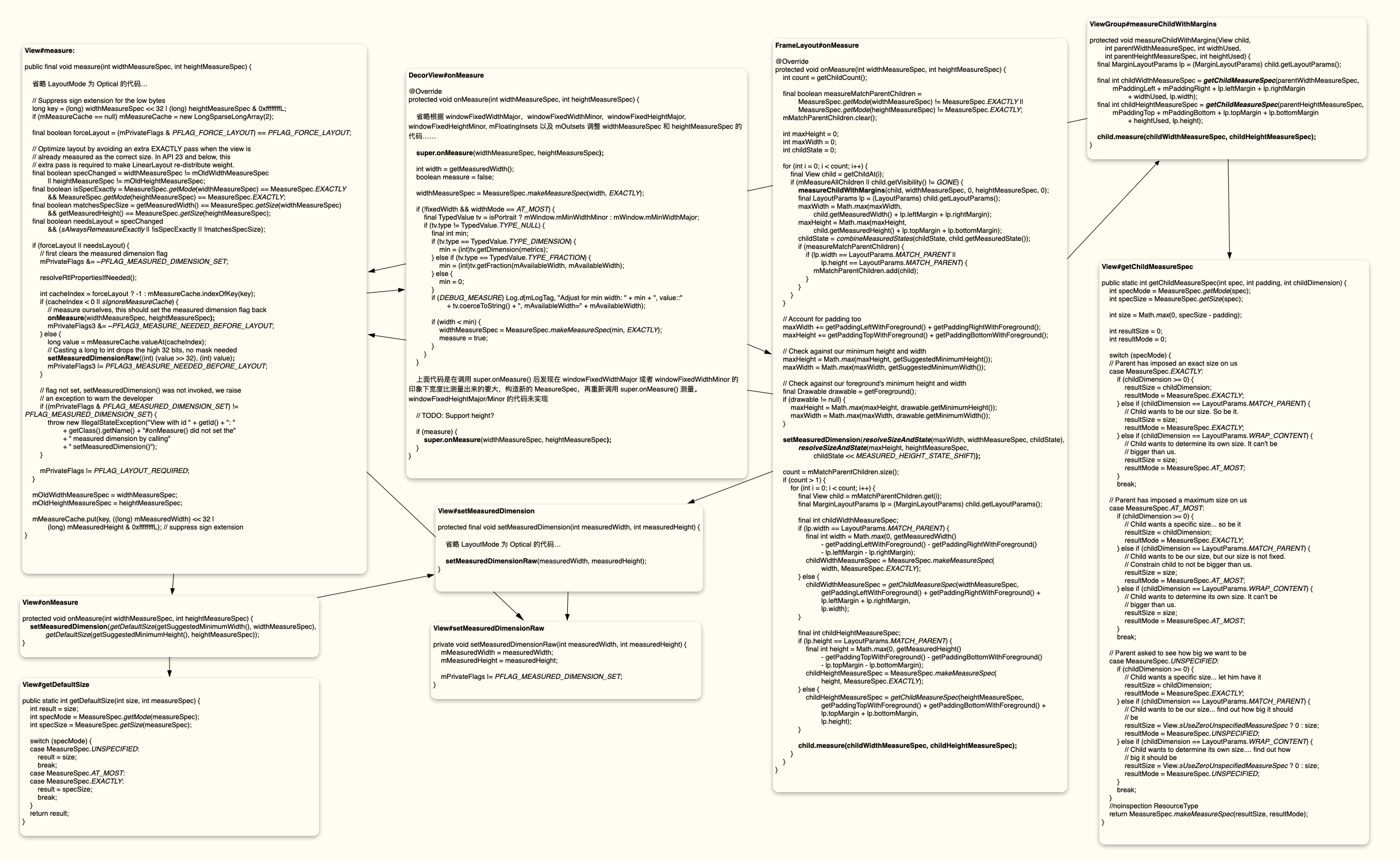

代码块调用关系

部分代码说明

ViewGroup#measureChildWithMargins 要求child 测量自己的尺寸，会考虑 parentView 的约束和 padding，以及childView 的 layout_margin* 设置

protected void measureChildWithMargins(View child,
            int parentWidthMeasureSpec, int widthUsed,
            int parentHeightMeasureSpec, int heightUsed) {
    final MarginLayoutParams lp = (MarginLayoutParams) child.getLayoutParams();

    final int childWidthMeasureSpec = getChildMeasureSpec(parentWidthMeasureSpec,
            mPaddingLeft + mPaddingRight + lp.leftMargin + lp.rightMargin
                    + widthUsed, lp.width);
    final int childHeightMeasureSpec = getChildMeasureSpec(parentHeightMeasureSpec,
            mPaddingTop + mPaddingBottom + lp.topMargin + lp.bottomMargin
                    + heightUsed, lp.height);

    child.measure(childWidthMeasureSpec, childHeightMeasureSpec);
}

public static int getChildMeasureSpec(int spec, int padding, int childDimension) {
    int specMode = MeasureSpec.getMode(spec);
    int specSize = MeasureSpec.getSize(spec);

    int size = Math.max(0, specSize - padding);

    int resultSize = 0;
    int resultMode = 0;

    switch (specMode) {
    // Parent has imposed an exact size on us
    case MeasureSpec.EXACTLY:
        if (childDimension >= 0) {
            resultSize = childDimension;
            resultMode = MeasureSpec.EXACTLY;
        } else if (childDimension == LayoutParams.MATCH_PARENT) {
            // Child wants to be our size. So be it.
            resultSize = size;
            resultMode = MeasureSpec.EXACTLY;
        } else if (childDimension == LayoutParams.WRAP_CONTENT) {
            // Child wants to determine its own size. It can't be
            // bigger than us.
            resultSize = size;
            resultMode = MeasureSpec.AT_MOST;
        }
        break;

    // Parent has imposed a maximum size on us
    case MeasureSpec.AT_MOST:
        if (childDimension >= 0) {
            // Child wants a specific size... so be it
            resultSize = childDimension;
            resultMode = MeasureSpec.EXACTLY;
        } else if (childDimension == LayoutParams.MATCH_PARENT) {
            // Child wants to be our size, but our size is not fixed.
            // Constrain child to not be bigger than us.
            resultSize = size;
            resultMode = MeasureSpec.AT_MOST;
        } else if (childDimension == LayoutParams.WRAP_CONTENT) {
            // Child wants to determine its own size. It can't be
            // bigger than us.
            resultSize = size;
            resultMode = MeasureSpec.AT_MOST;
        }
        break;

    // Parent asked to see how big we want to be
    case MeasureSpec.UNSPECIFIED:
        if (childDimension >= 0) {
            // Child wants a specific size... let him have it
            resultSize = childDimension;
            resultMode = MeasureSpec.EXACTLY;
        } else if (childDimension == LayoutParams.MATCH_PARENT) {
            // Child wants to be our size... find out how big it should
            // be
            resultSize = View.sUseZeroUnspecifiedMeasureSpec ? 0 : size;
            resultMode = MeasureSpec.UNSPECIFIED;
        } else if (childDimension == LayoutParams.WRAP_CONTENT) {
            // Child wants to determine its own size.... find out how
            // big it should be
            resultSize = View.sUseZeroUnspecifiedMeasureSpec ? 0 : size;
            resultMode = MeasureSpec.UNSPECIFIED;
        }
        break;
    }
    //noinspection ResourceType
    return MeasureSpec.makeMeasureSpec(resultSize, resultMode);
}

说明：

getChildMeasureSpec(spec, padding, childDimension) 的三个参数分别传入了：
- spec：parentView 的尺寸
- padding：parentView 的 padding + child 的 margin + 同方向上已经被用掉的空间（可能是 parentView 下其他的子 view 占据的空间）
- childDimension：当前 view 自己的布局宽高约束值
首先计算出 size，这个 size 一般情况下为 parentView 的尺寸减去传入的 padding。这个 size 会作为大部分情况下的返回值，即 childView 的尺寸 childWidthMeasureSpec, childHeightMeasureSpec 里面的 size
getChildMeasureSpec 具体逻辑：(结合之前 MeasureSpec 的 mode 的内容)
- parentView mode 是 EXACTLY，此时 parentView 布局宽高参数为 MATCH_PARENT 或者固定值
  - childView 的宽高约束为 >= 0 的固定值，childView 尺寸的 size 和 mode 分别为固定值和 EXACTLY
  - childView 的宽高约束为 MATCH_PARENT，childView 尺寸的 size 和 mode 分别为 size 和 EXACTLY
  - childView 的宽高约束为 WRAP_CONTENT，childView 尺寸的 size 和 mode 分别为 size 和 AT_MOST
- parentView mode 是 AT_MOST，此时 parentView 布局宽高参数为 WARP_CONTENT
  - childView 的宽高约束为 >= 0 的固定值，childView 尺寸的 size 和 mode 分别为固定值和 EXACTLY
  - childView 的宽高约束为 MATCH_PARENT，childView 尺寸的 size 和 mode 分别为 size 和 AT_MOST (会尊重 parentView 的 mode 也变成 AT_MOST)
  - childView 的宽高约束为 WRAP_CONTENT，childView 尺寸的 size 和 mode 分别为 size 和 AT_MOST
- parentView mode 是 UNSPECIFIED，这是第一次 Measure 时候，parentView 为了让子 View 第一次测量自己尺寸而传的
  - childView 的宽高约束为 >= 0 的固定值，childView 尺寸的 size 和 mode 分别为固定值和 EXACTLY
  - childView 的宽高约束为 MATCH_PARENT，childView 尺寸的 size 和 mode 分别为 (< api23 为 0，否则 size》) 和 UNSPECIFIED
  - childView 的宽高约束为 WRAP_CONTENT，childView 尺寸的 size 和 mode 分别为 (< api23 为 0，否则 size》) 和 UNSPECIFIED
- 最后组合确定的 size 和 mode 成 MeasureSpec 返回
回到 measureChildWithMargins() 调用 child.measure(childWidthMeasureSpec, childHeightMeasureSpec) 继续完成测量
